7) Arduino (secundària)
Les plaques Arduino porten incorporat el xip FTDI de comunicacions i el microxip Atmel, però no porten cap altre element, com driver de motors o sensors. Per tant tot s’ha de connectar a la placa. per tal de facilitar la connexió hi ha infinitat de shields que s’uneixen directament a la placa Arduino.
A continuació fem un resum d’alguns dels entorns de programació més coneguts.
a)IDEArduino
És l’entorn de programació en C preparat per les plaques Arduino. És un entorn textual que sol originar moltes dificultats a l’alumnat de secundària.
Quan s’instal·la el software també instal·larà el driver de comunicacions del xip FTDI que porta incorporat la placa Arduino. Quan connectem una placa a l’ordinador la reconeixerà automàticament.
Es pot descarregar el software de la pàgina oficial d’Arduino:
https://www.arduino.cc/en/Main/Software
b)mblock
És una versió xinesa d’scratch orientada a programar el robot mbot.
L’empresa que comercialitza el robot deixa una part accessible per utilitzar les plaques Arduino.
Aquest software està molt optimitzat donat que permet treballar amb el robot connectat o en mode desconnectat. En aquest cas el mateix software genera el codi en C a partir dels blocs, compila i transfereix al robot.
El problema està que la part del software per Arduino no està gaire desenvolupada, per motius evidents.

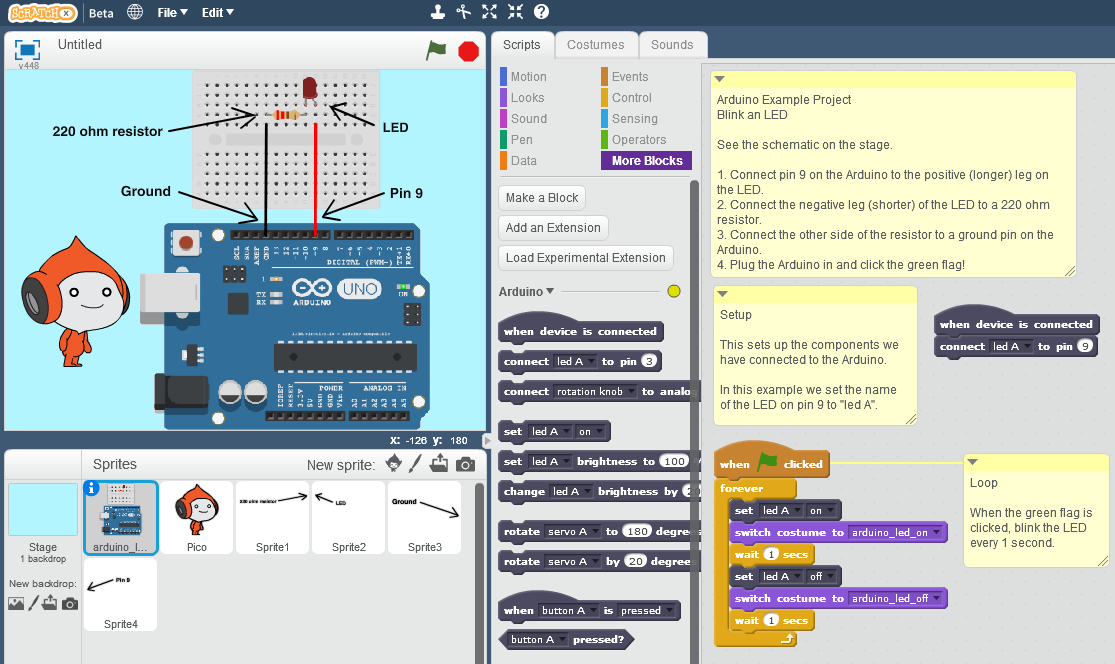

c)ScractchX
La versió experimental d’Scratch permet afegir extensions per programar les plaques arduino.
d) Arduinoblocks
Un altre software basat en blockly que permet programar la arduino uno i generar el codi en C. Té algunes limitacions, entre elles: sols es poden programar plaques Arduino uno i no permet programar llistes.
http://www.arduinoblocks.com/blog/
e) Snap4arduino
És l’aposta del Departament d’Ensenyament per programar Arduino a 3r. i 4t. d’ESO. És un entorn similar a Scratch però amb funcions més avançades. Està pensat per treballar amb la placa Arduino connectada a l’ordinador amb un firmware de comunicacions instal·lat al microcontrolador. Aquesta connexió es pot fer per cable o per bluetooth.
Podeu consultar tota la informació del projecte a:http://snap4arduino.org/
Materials desenvolupats pel departament:http://ateneu.xtec.cat/wikiform/wikiexport/materials/crea3/index
