Introducció

Hi ha diverses aplicacions de mòbil molt útils per a l’administrador de xarxes. Una d’elles és el Wifi Analyzer, que ens ajudarà a detectar i solucionar problemes en la xarxa sense fils. Ens mostra informació de forma gràfica en diferents pantalles, que descriurem a continuació.

Gràfica de canals

Aquesta gràfica mostra la potència de senyal de cada xarxa sense fils i els canals que ocupa. Aquesta gràfica és molt útil per a veure xarxes amb poca senyal i detectar xarxes superposades en els mateixos canals.

Podem commutar la visualització de les xarxes en les bandes de 2.4 GHz i 5 GHz prement sobre el rètol on hi diu 2.4G.

Gràfica de temps

En aquesta gràfica podem veure la potència del senyal de les diferents xarxes al llarg del temps.

Puntuació de canals

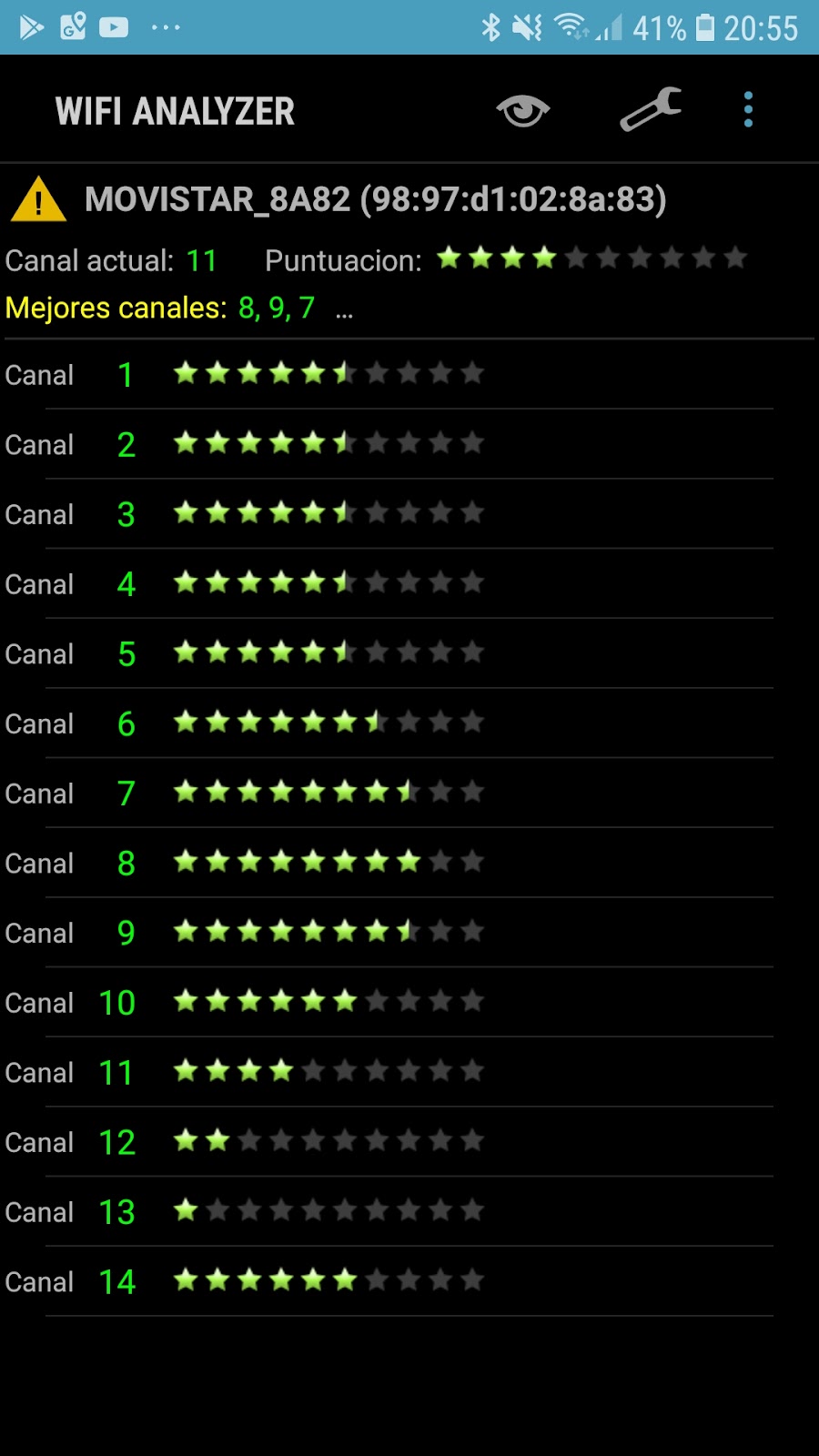

Per triar quin és el millor canal per la nostra WiFi, anem a/ Puntuació de canals. L’app detecta la nostra WiFi, i ens mostra en quin canal està, quin és el millor canal per la nostra WiFi i la qualitat dels canals (estrelles). En la imatge, es pot veure que la WiFi triada està al canal 11 amb 4 estrelles i els millors canals són el 8, 9 i 7.

Llista de punts d’accés

Per obtenir informació sobre els routers i els punts d’accés, anem a/ Llista de AP.

L’app ens mostra informació dels routers i els punts d’accés que detecta, indicant la seva MAC, el canal, el fabricant del dispositiu i el tipus de seguretat. En la imatge, es pot veure per exemple, la WL_311 amb la MAC (28:34:a2:48:78:10), que utilitza el canal 1 (CH 1), el fabricant del dispositiu ( CISCO SYSTEMS, INC) i seguretat WPA2.

A l’esquerra podem visualitzar la informació de la nostra connexió a la xarxa.

Mesurador de senyal

Per mesurar la força del senyal de WiFi, anem a/ Mesurador de senyal. Ens demana que seleccionem la WiFi que volem analitzar. Un cop seleccionada es mostra la força del senyal de WiFi, si es té actiu el so, emet un xiulet. Com més continuo sigui el xiulet més aprop del router ens trobem (millor senyal). Això també ens pot ajudar a triar el lloc per col·locar el punt d’accés.

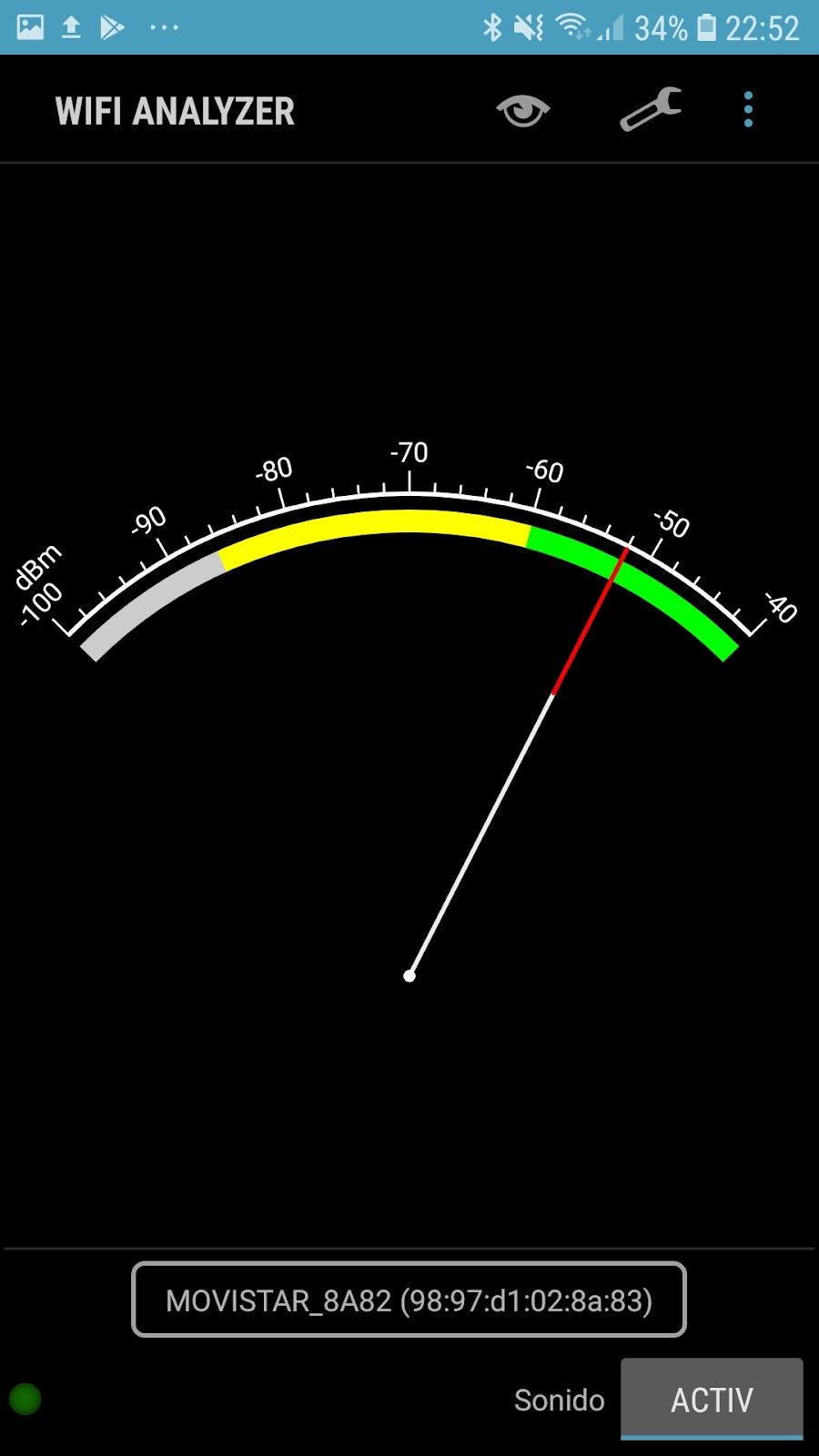

En la imatge es mostra el mesurador de senyal de la xarxa WiFi en verd, indicant bona senyal.

Altres funcionalitats

En el menú tools hi trobem dues eines que ens poden ser de gran utilitat:

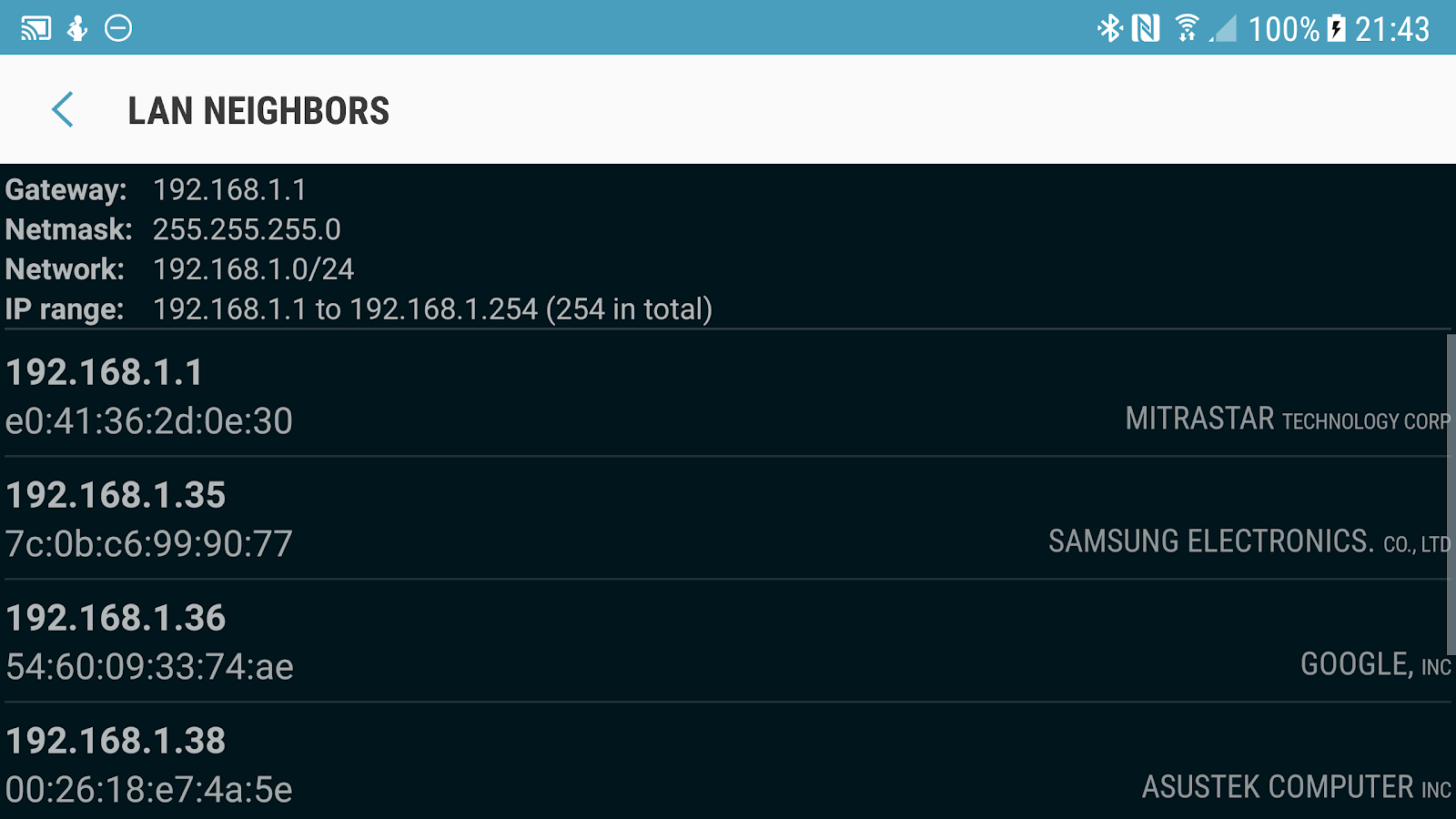

• Veïns de la xarxa: Mostra el fabricant i les adreces IP i MAC dels dispositius que es troben connectats a la mateixa xarxa que el nostre dispositiu

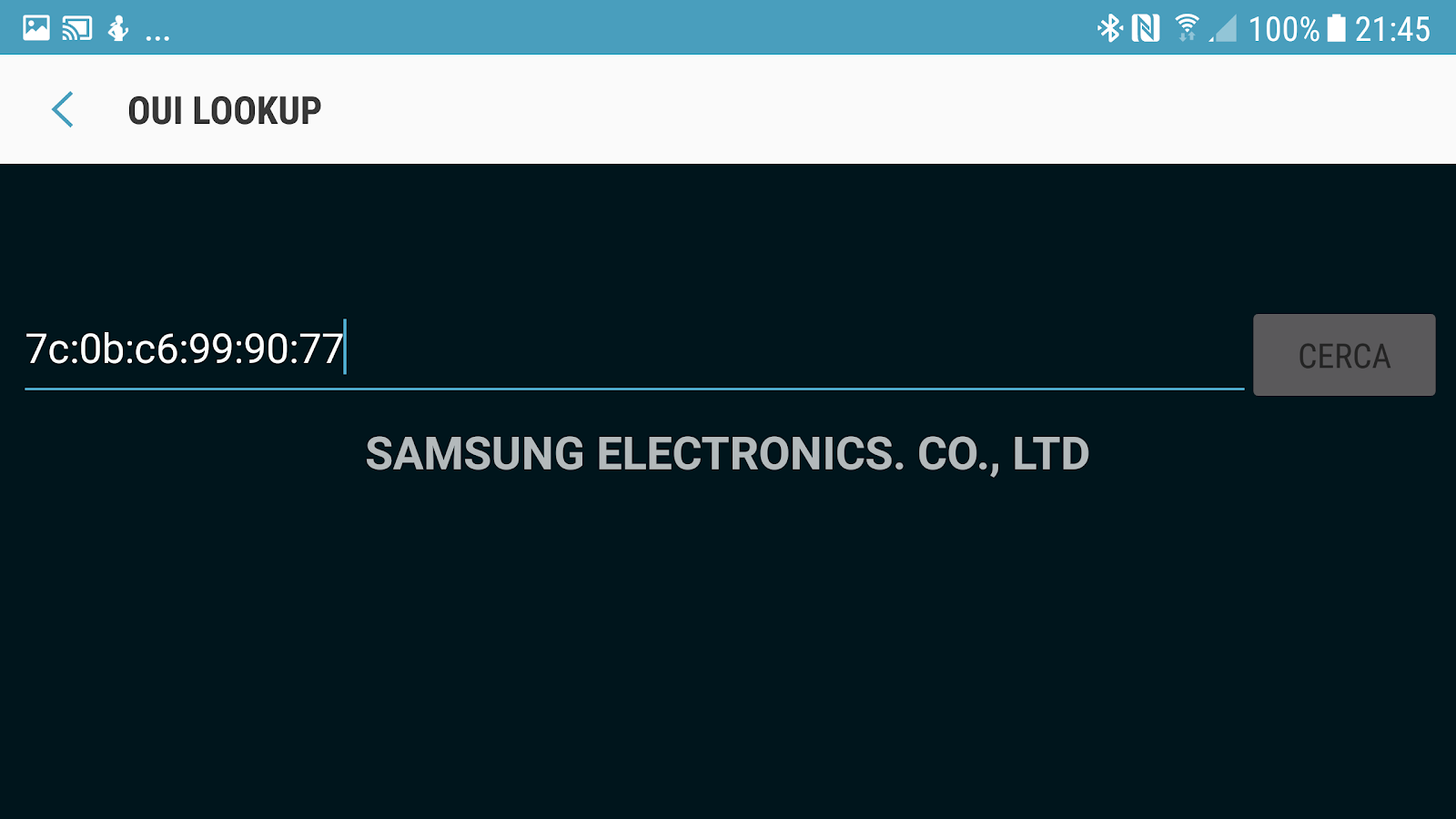

• OUI: Introduint una adreça MAC obtenim el nom del fabricant del dispositiu.

També tenim una opció de menú per a fer captures de pantalla
