Introducció

Una bona organització dels armaris RACK és molt important per mantenir un funcionament adient de tota l’electrònica de xarxa; a més, també hem de vetllar pel bon funcionament dels servidors.

Actualment als centres educatius sol haver més d’un servidor (servidor d’impressió, FOG, servidor NAS...) i molts d’aquests servidors són ordinadors reciclats i millorats per fer aquestes funcions, i acostumen a estar dins del rack amb una safata o bé al damunt d’una taula annexa a l’armari.

Amb aquest article volem mostrar una possibilitat d’organitzar els servidor/s dins del rack i el seu cost aproximat.

Canviar xassís al PC

La primera opció és canviar la caixa de l’ordinador per un xassís enrackable (el preu és a partir de 70 €).

La diferència visual d’aquesta caixa s’aprecia ràpidament per les nanses per poder agafar el xassís i per les típiquesorellesper collar-lo al rack. Pel que fa a l’interior no varia molt respecte a qualsevol pc, per tant la dificultat serà equivalent a muntar un PC.

Aquestes caixes solen tenir gran capacitat d’escalabilitat:

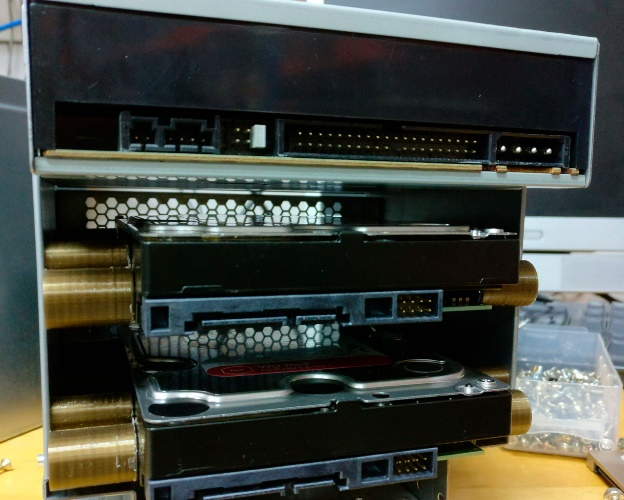

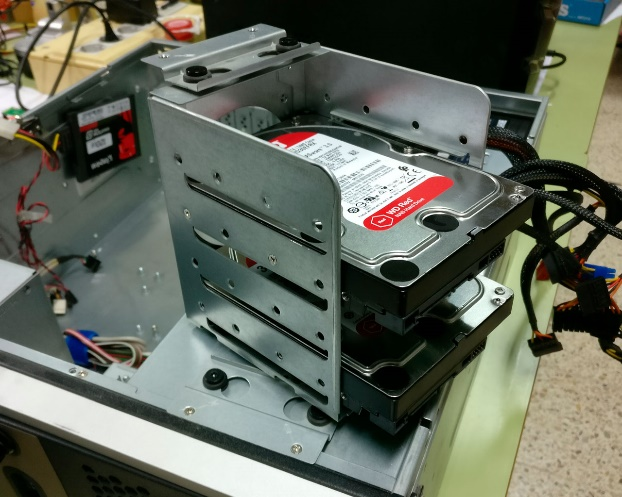

Com es veu a les imatges, s’ha aprofitat per posar discs durs als espais de les disqueteres on s’han imprès, amb una impressora 3D, uns adaptadors per poder-hi posar els discs (exemple de model ahttps://www.thingiverse.com/thing:1764559).

Avantatges de la solució

1. Tenir ordenat l’ordinador dins del rack.

2. Menys espai. Tot i que aquest xassís té una alçada similar a la d’un PC es guanya l’espai d’una U (en armaris molt plens és important).

3. S’eviten caigudes accidentals.

Inconvenients de la solució

1. El manteniment del maquinari obliga a treure’l del rack, amb la dificultat que comporta.

2. Ubicació del teclat, ratolí i monitor per fer les tasques habituals de manteniment de programari. S’ha de pensar on es posaran aquests perifèrics.

Formes d’instal·lar el PC al RACK

La forma d’instal·lar el PC és important per facilitar, a posteriori, les feines habituals de manteniment; es poden realitzar de dues formes:

• Xassís collat directament a l’armari. Seria l’opció més senzilla, però el manteniment és més complicat realitzar-ho.

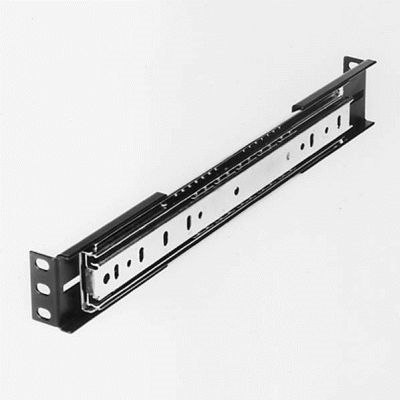

• Xassís collat a guies corredisses. Amb la instal·lació d’aquestes guies, podem treure tot el cos del servidor sense perill de caigudes, i així poder manipular-lo interiorment per fer el manteniment necessari.

Podem trobar aquestes guies a partir de 35€. La instal·lació de les guies és, potser, la part més complicada d’aquest article.

Altres possibilitats

Pel que fa a l’ubicació del monitor, teclat i ratolí us us deixem possibles solucions:

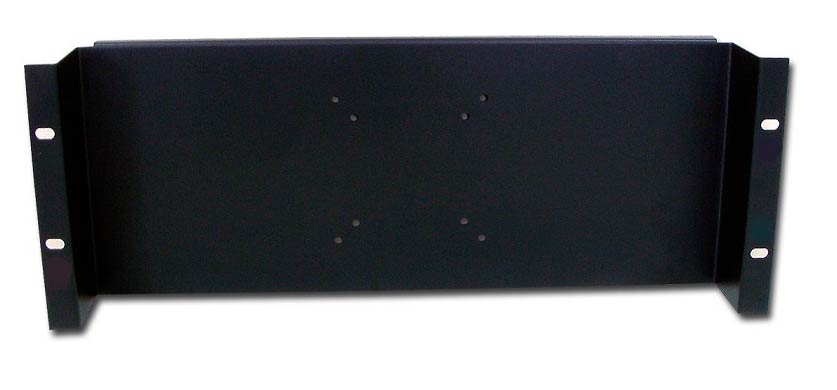

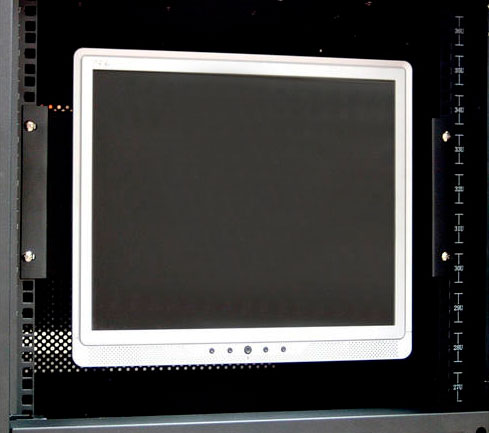

• Suport monitor VESA per armari RACK (a partir de 21€).

• Safata per teclat i ratolí (a partir de 36€).

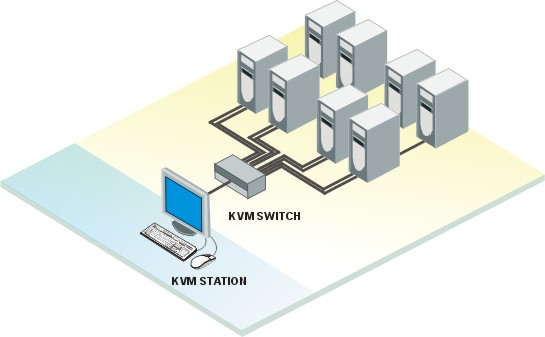

• KVM. És un dispositiu que permet el control de diferents equips amb només un monitor, un teclat i un ratolí; aquest dispositiu només és necessari si al mateix rack hi ha més d’un servidor. Es poden trobar des de 15€.

Conclusions

Amb aquest article s’ha intentat mostrar com es podria tenir els servidors al rack per facilitar-nos la feina i que l’aplicar-ho no ha de ser una gran inversió. La gran inversió d’aquest article recau en les hores del coordinador ja que són necessàries diverses hores de treball però, la nostra experiència, ens diu que es veu àmpliament recompensat posteriorment.
