Introducció
En la majoria de centres tenim portàtils espatllats, especialment si hem estat en el programa 1x1, que ja no funcionen perquè tenen la pantalla trencada, problemes de placa base o qualsevol altre incidència, però que tenen eldisc dur encara en bon estat i operatiu.
A aquests discs durs els podem donar una segona oportunitatconvertint-los en discos externs i aprofitant-los com a unitats per fer còpies de seguretat.
Aquest document està basat en unasessió de treball de la Comissió TACdel nostre institut en que vam extreure el disc dur de diversos portàtils Toshiba models NB200 i NB250 (procedent del programa 1x1) que ja no funcionaven i convertint-lo en una unitat externa. Posteriorment, tots els discos reconvertits es van donar als diferents departaments educatius del centre perquè els utilitzin per fer còpies de seguretat de la seva documentació.
Per tant, ens centrarem amb un portàtil Toshiba NB200 i una carcasa externa per disc dur de 2,5 polzades que podem aconseguir en qualsevol distribuidor d’articles informàtics a un cost aproximat de 8-10€.
Extreure el HD del portàtil

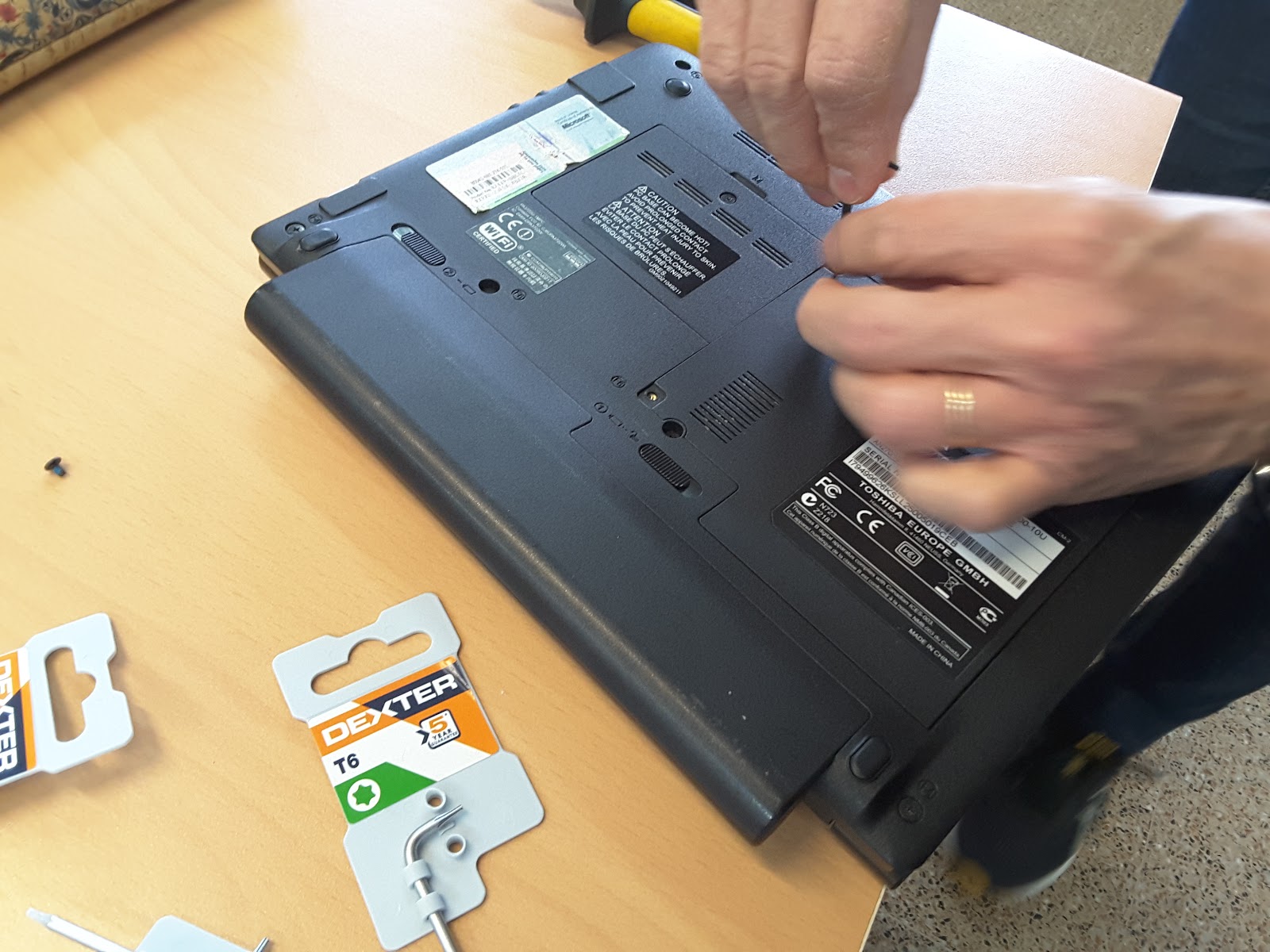

En la part posterior del portàtil hi ha dues tapes. Una correspon al HD i l’altra a la memòria (aquesta disposició pot variar segons el model i marca del portàtil, caldrà localitzar, en cada cas on està situat el disc dur). Obrirem amb el tornavís i/o la clau Allen la tapa gran que correspon al disc dur. Cal dir que, en aquests models de portàtils necessitem una clau Allen amb punta d’estrella de sis puntes (model T6). Això no és gaire freqüent, habitualment els cargols són de cap de creu i amb el tornavís d’estrella ja fem.
Un cop fora la tapa, traurem el disc (en el nostre cas, amb un simple desplaçament per desconnectar-lo és suficient) i l’extraurem de la carcasa que porta, si és el cas.

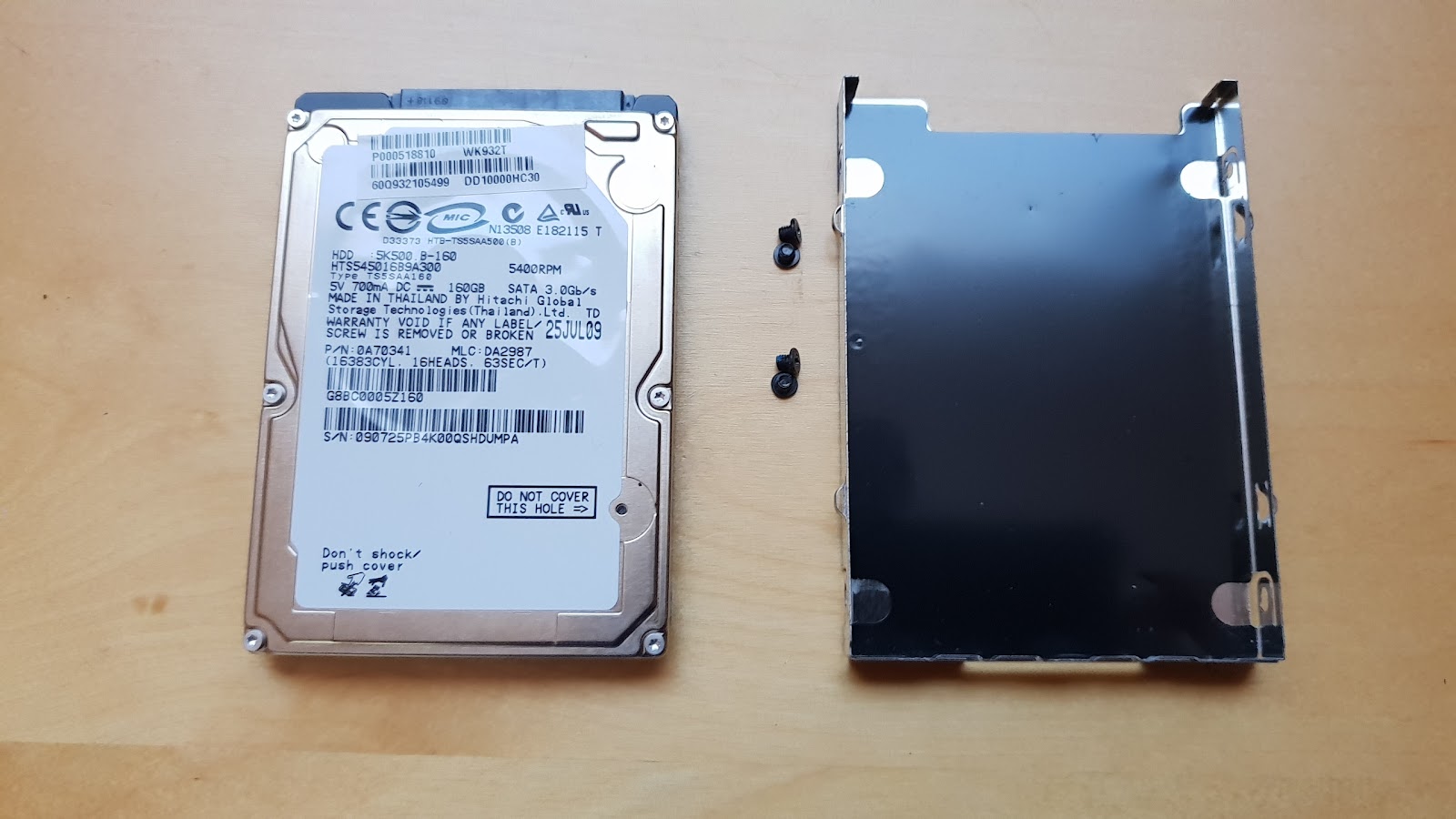

En aquest exemplepodem veure que és un disc fabricat per Hitachi i de 160GB de capacitat.
Muntar el HD en la carcasa externa
Un cop extret el disc dur és molt fàcil muntar-lo dins la carcasa externa, només cal obrir-la i col·locar el disc dur en el sentit corresponent segons la orientació dels connectors i ja ho tindrem. Com a carcasa externa nosaltres hem utilitzat el model: Tooq TQE-2524B Carcasa HDD 2.5" USB 3.0 SATA.
Formatar el HD
Per últim, cal donar una nova estructura lògica al disc ja que està dividit en diverses unitats lògiques i amb formats diferents (inicialment, el disc contenia una partició amb Sistema Windows, una partició amb Linkat, una altra partició per les dades i una partició per a còpies de recuperació).
En el nostre cas, utilitzarem l’Administador de discos del sistema Windowsque trobarem en el Tauler de control/Eines administratives/Administració d’equips/Administrador de discos.

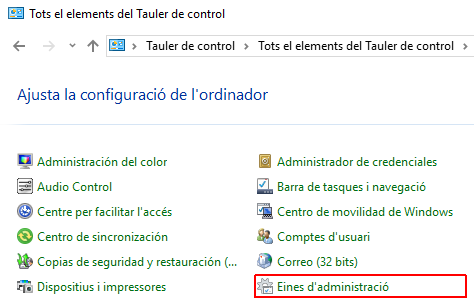

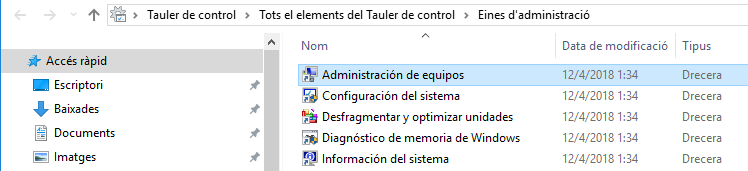

Localitzem dins el “Tauler de Control”, doncs, les “Eines d’Administració” l’”Administrador d’Equips” i a continuació podrem donar format al disc.

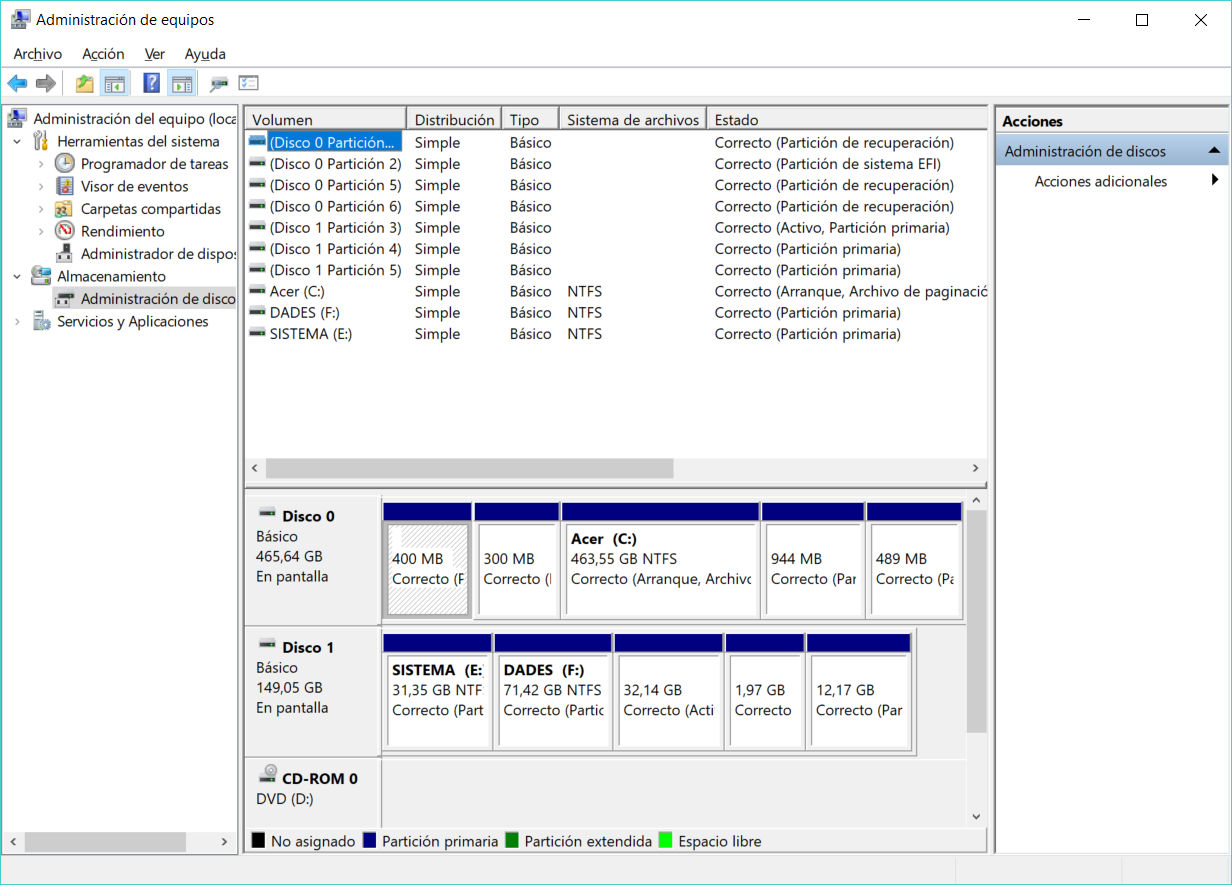

Se’ns obre la finestra següent on veiem el “Disco 1” que és el que estem configurant. Veiem tota l’estructura de particions i volums que conté el disc actualment (l’ordinador és un portàtil Toshiba NB200 del projecte 1x1 amb inici dual Windows/Linkat i una partició compartida de Dades).
Eliminem un a un els diferents volums i particions del disc (botó dret del ratolí damunt cadascun d’ells i triar l’opció adient):

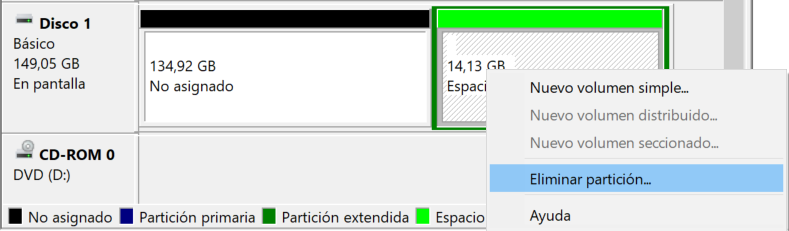

Després, si cal, eliminar particions.

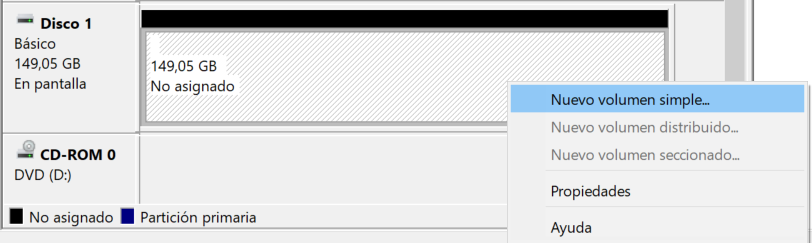

Quan tot el disc està “net”, cal crear un volum nou, triant les opcions per defecte que ens va donant l’aplicació (en tot cas, ens fixem en triar l’opció “Format ràpid” si no trigarem més temps).

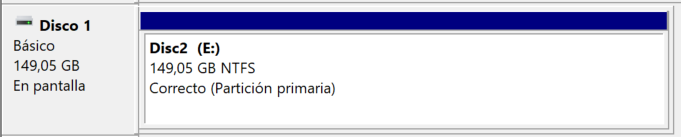

Ja tenim el disc a punt com veiem en la imatge de sota:
Conclusions
En aquest article hem vist comreutilitzar un component d’un portàtil com és el disc duri donar-li una nova funció. Com que, ara, l’utilitzarem per fer còpies de seguretat de documentació la seva velocitat no és un factor determinant. Per tant, encara que no sigui un SSD ja ens serveix.
Per altra banda, haver fet la pràctica dins d’una sessió deformació de la Comissió TACens ha servit perquè els companys/es vegin com és físicament un portàtil i els seus components i com s’estructura de forma lògica un disc dur. Cal dir que lasessióva interessar a tothom.
Aquest article es pot complementar amb una segona part dedicada a la substitució d’un disc HD per un disc SSD molt més ràpid i eficient.
Recursos
Portàtils no operatius però amb el HD funcional.
Tornavisos d’estrella petits.

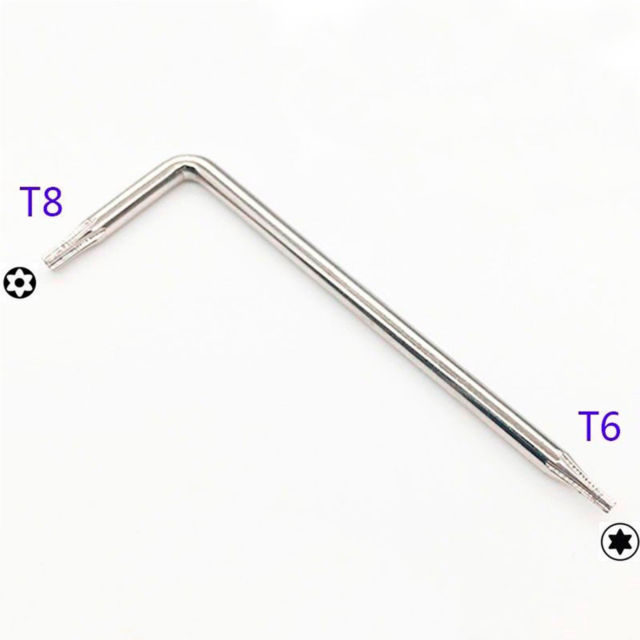

Claus Allen de punta d’estrella de sis puntes model T6.
Carcasses externes per disc dur de 2,5”.
